TUTORIAL
MEMBUAT JARING – JARING BALOK DENGAN MENGGUNAKAN GEOGEBRA
1.
Buka program GeoGebra lalu muncilkan Grid atau kisi – kisi dengan klik kanan
kemudian pilih show grid atau kisi
– kisi
2.
Klik poligon lalu klik di sembarang tempat sehingga terbentuk
poligon ABCD seperti pada gambar
3.
Buat rusuk – rusuk balok dengan klik ruas garis diantara dua titik lalu
klik dari masing – masing titik A, B, C,
dan D (panjang rusuk bisa disesuaikan)
4.
Klik luncuran lalu klik di sembarang tempat kemudian
klik sudut, lalu terapkan
5.
Untuk menggerakkan sisi ADHE
- klik Rotasi Objek Mengitari Titik
Sudut
- klik garis yang akan di rotasi (garis AE) lalu
klik titik A. Pada kotak dialog, masukkan simbol α kemudian
pilih berlawanan arah jarum jam dan OK
-
lakukan langkah yang sama seperti pada garis AE untuk garis DH
-
hubungkan titik E’ dan H’ menggunakan ruas
garis diantara dua titik
6.
Lakukan langkah yang sama pada langkah ke – 5 untuk menggerakkan sisi BCFG,
tapi pilih yang searah jarum jam
7.
Buat luncuran lagi seperti pada langkah ke – 4 dengan
simbol β
8.
Untuk menggerakkan sisi ABFE
- langkahnya sama seperti menggerakkan sisi ADHE, tapi masukkan
simbol β dan pilihberlawanan arah jarum jam
- geser luncuran β pada sudut
yang lain untuk memudahkan menghubungkan titik E’1 danF’1
- setelah itu hubungkan titik E’1 dan F’1 menggunakan ruas
garis diantara dua titik
9.
Hilangkan garis AE dan BF dengan klik kanan
pada masing – masing garis, lalu pilihtampilkan objek
10.
Hubungkan titik E dengan titik H, dan titik F dengan
titik G menggunakan ruas garis diantara dua titik
11.
Buat luncuran lagi dengan langkah yang sama seperti pada langkah ke – 4 dengan
simbolϒ
12.
Untuk menggerakkan sisi DCGH
- klik select dulu, lalu klik garis EH + ctrl klik
garis DH
- klik Rotasi mengitari titik dengan
sudut. Pada kotak dialog rotasi, masukkan simbol ϒdan
pilih searah jarum jam lalu OK
- Lakukan langkah yang sama untuk garis FG dan
garis CG
- geser luncuran ϒ ke sudut yang lain untuk
memudahkan menghubungkan garis G’2 dan titik H’2

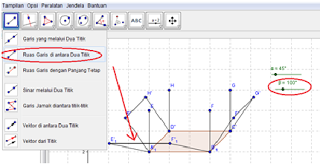

- klik ruas garis diantara dua titik lalu
klik titik G’2 dan titik H’2
13.
- Hilangkan garis EH, DH, FG,
dan EG dengan klik kanan pada masing – masing garis lalu
piilih tampilkan objek
-
Hilangkan juga titik E, F, G, dan H klik
kanan dan pilih tampilkan objek
14.
Untuk menggerakkan sisi HGFE
- langkahnya sama seperti merotasi sisi ADHE (langkah ke - 5),
tapi pada kotak dialog rotasi masukkan simbol β dan
pilih searah jarum jam
-
hubungkan titik I dan K menggunakan ruas
garis diantara dua titik
15. -
Hilangkan garis E’2H’2 dan F’2G’2 dengan klik
kanan pada masing – masing garis, pilihtampilkan objek
- hilangkan juga titik E’2 dan F’2 dengan klik kanan pada
masing – masing titik, pilihtampilkan objek
16. -
Buat garis bantu untuk menyesuaikan sudut maksimal dari masing – masing
luncuran α, β, dan ϒ menggunakan garis
yang melalui dua titik, kemudian klik titik A dan D.
-
buat garis bantu lagi dari titik BC, AB, dan CD
17.

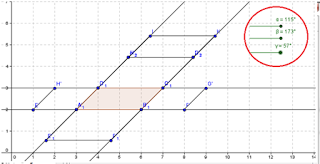

Sesuaikan sudut maksimal dari masing luncuran α, β,
dan ϒ dengan menarik masing – masing luncuran sampai sisi yang
dirotasi menggunakan sudut pada luncuran tersebut tepat pada garis bantu yang
telah dibuat tadi
18.
Ubah sudut maksimal setiap luncuran dengan double klik pada
setiap luncuran
- pada kotak dialog luncuran α, ubah sudut maksimum menjadi 115o (lihat
gambar langkah ke – 17) lalu Enter dan klik tanda
di pojok kanan atas
- pada kotak dialog luncuran β, ubah sudut
maksimum menjadi 173o (lihat gambar langkah ke –
17) lalu Enter dan klik tanda
di pojok kanan atas
- pada kotak dialog luncuran ϒ, ubah sudut
maksimum menjadi 57o (lihat gambar langkah ke – 17)
lalu Enter dan klik tanda
di pojok kanan atas
19.
Hilangkan garis bantu yang dengan klik kanan pada masing – masing garis bantu
lalu pilih tampilkan objek
20.
Posisikan luncuran α, β, dan ϒ ke 0o
Untuk
menggerakkan secara otomatis, klik luncuran α + ctrl + klik luncuran β
+ ctrl + klik luncuran ϒ lalu pilih animasi hidup
Untuk menghentikan klik tanda
dipojok kiri bawah. Semoga bermanfaat !
